Tối ưu Hóa Hiệu Suất Động Cơ Nam Châm Vĩnh Cửu PMSM: Mô Phỏng Tích Hợp Điều Khiển Tốc Độ PWM

Trong kỷ nguyên của xe điện (EV), thiết bị bay không người lái (UAV & Drones) và tự động hóa công nghiệp, động cơ đồng bộ nam châm vĩnh cửu (PMSM) đã trở thành bộ phận cốt lõi của các hệ thống truyền động hiện đại. Với ưu thế về hiệu suất cao, khả năng điều khiển chính xác và độ tin cậy vượt trội, loại động cơ này đang dần thay thế các dòng động cơ truyền thống.

Tuy nhiên, việc thiết kế và tối ưu hóa PMSM không chỉ dừng lại ở việc mô phỏng cấu trúc động cơ đơn thuần. Một thách thức lớn mà các kỹ sư phải đối mặt là làm thế nào để mô phỏng chính xác sự tương tác giữa bộ điều chế độ rộng xung PWM (Pulse Width Modulation) và bản thân động cơ trong một môi trường tích hợp.

Section 01Thách thức: Khoảng cách giữa mô hình động cơ và hệ thống điều khiển

Thông thường, việc xác thực một hệ thống truyền động điện là một quá trình mô phỏng liên kết đa công cụ — ví dụ như kết hợp mô phỏng 1D cho hệ thống điều khiển và 3D cho phân tích từ trường động cơ. Cách tiếp cận này thường gặp phải một số rào cản:

• Sự mất ổn định: Nếu không có đầu vào PWM chính xác, động cơ PMSM có thể trở nên mất ổn định và kém hiệu quả, không phản ánh đúng thực tế vận hành.
• Độ phức tạp của mô hình: Việc xây dựng riêng lẻ mô hình mạch biến tần và mô hình động cơ 3D đòi hỏi thời gian thiết lập lớn và tài nguyên tính toán cao.
• Tổn hao không mong muốn: Các thành phần sóng hài bậc cao từ tín hiệu PWM gây ra dòng điện xoáy dẫn đến tăng tổn hao nhiệt mà các mô phỏng lý tưởng thường bỏ qua.

Section 02Giải pháp: Mô phỏng tích hợp trực tiếp trong Ansys Maxwell

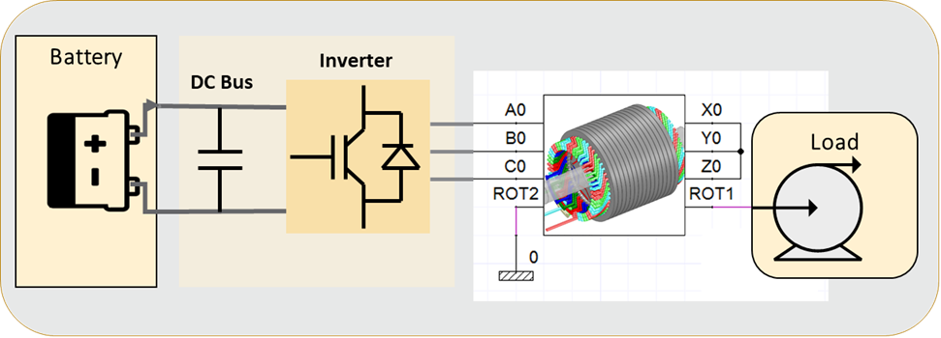

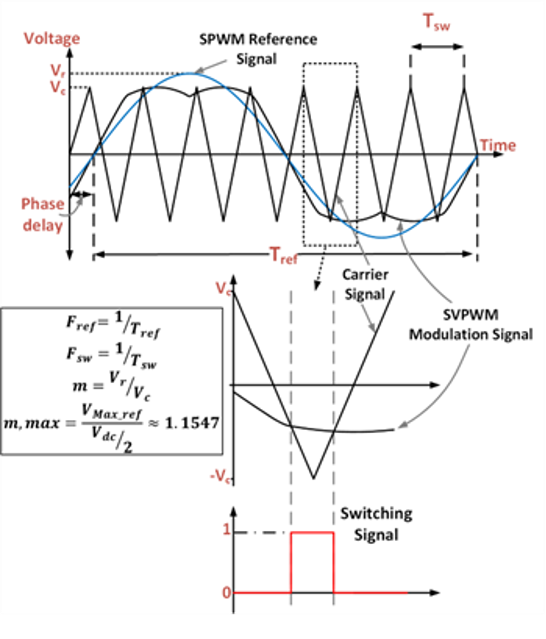

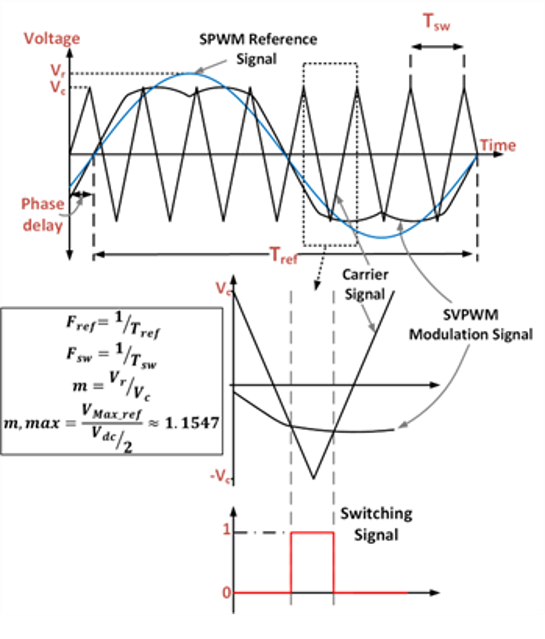

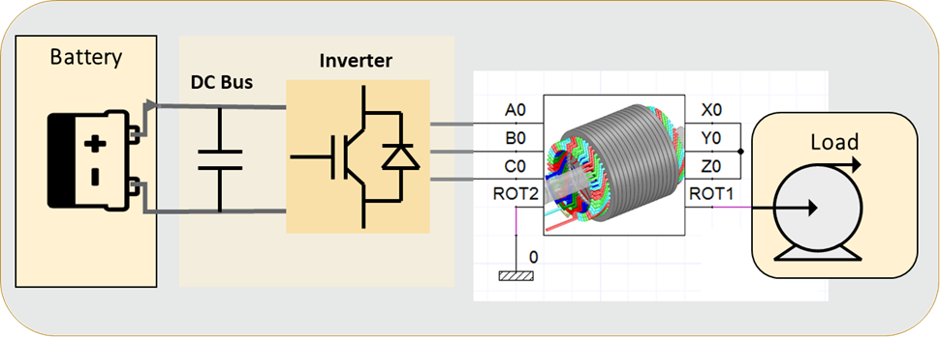

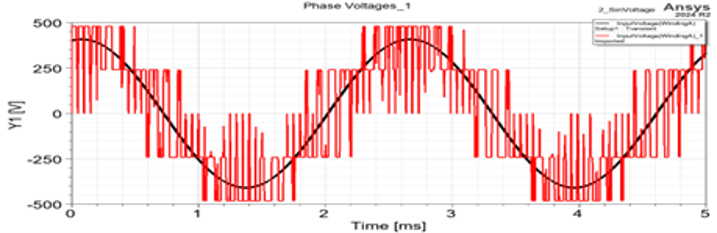

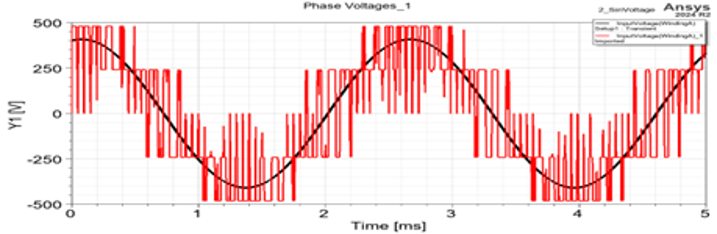

Thay vì phải xây dựng các mô hình rời rạc, giải pháp này cho phép đưa trực tiếp đầu vào bộ truyền động biến tần PWM vào trong môi trường Ansys Maxwell mà không cần mô hình mạch biến tần riêng biệt. Đặc biệt, kỹ thuật SVPWM (Space Vector Pulse Width Modulation) được tích hợp cho phép mô tả chính xác các cuộn dây được kích thích bởi điện áp ba pha.

Quy trình điều khiển vòng kín (Closed-loop Control) được thực hiện thông qua một vòng lặp hoàn chỉnh:

1. Lệnh tốc độ (Speed Command) — Điểm khởi đầu của hệ thống.
2. Bộ điều khiển (Speed & Current Controller) — Xử lý tín hiệu phản hồi để điều chỉnh dòng điện.
3. Biến tần (Inverter) — Chuyển đổi dòng DC thành tín hiệu PWM.
4. PMSM & Tải (Load) — Mô hình 3D thực hiện phân tích điện từ và phản hồi dữ liệu về bộ điều khiển.

Section 03Kết quả mô phỏng: Sự khác biệt giữa Non-PWM và PWM

Một trong những điểm đáng giá nhất của phương pháp này là khả năng quan sát tác động thực tế của PWM lên cấu trúc động cơ. Khi so sánh giữa mô phỏng dựa trên dòng điện lý tưởng và mô phỏng dựa trên điều khiển xung áp thực tế:

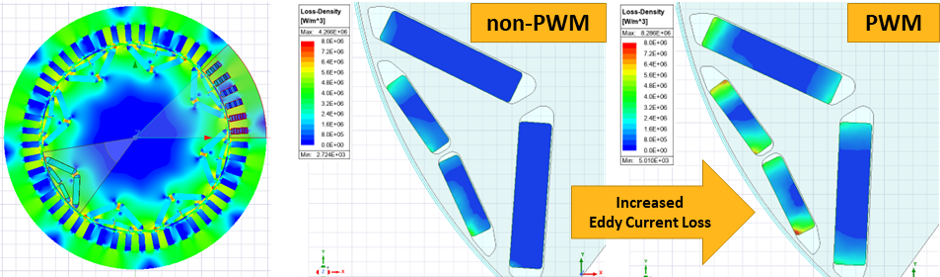

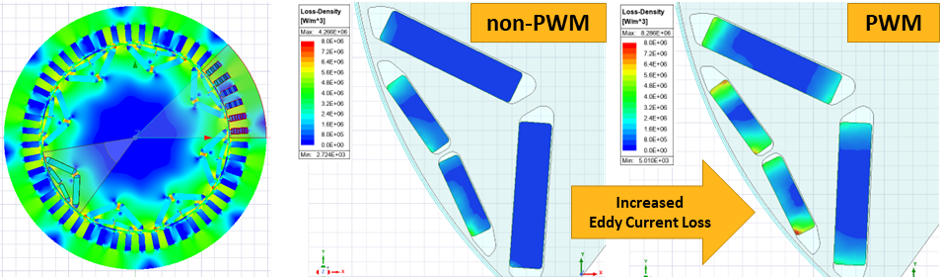

• Trường hợp Non-PWM: Phân bố từ trường và mật độ tổn hao dừng lại ở mức độ lý thuyết với các đặc tính hình sin thuần túy. Cách tiếp cận này bỏ qua tác động của nhiễu đóng cắt, khiến các chỉ số tổn hao thường thấp hơn so với thực nghiệm.
• Trường hợp PWM: Xuất hiện sự gia tăng đáng kể của tổn hao dòng điện xoáy. Điều này xảy ra do các xung điện áp tần số cao từ bộ biến tần tạo ra các sóng hài dòng điện gây nóng và giảm hiệu suất động cơ.

Việc nhận diện sớm các tổn hao này giúp kỹ sư điều chỉnh thiết kế tản nhiệt hoặc bộ lọc điện từ ngay từ giai đoạn mô phỏng, tránh được các hỏng hóc tốn kém sau khi chế tạo phần cứng.

Section 04Lợi ích chiến lược cho doanh nghiệp

Việc áp dụng mô phỏng tích hợp mang lại những lợi thế cạnh tranh không thể phủ nhận:

• Rút ngắn thời gian đưa sản phẩm ra thị trường: Cho phép phát triển song song phần cứng và phần mềm điều khiển. Kỹ sư không cần chờ có mẫu thử vật lý để kiểm tra thuật toán điều khiển.
• Cải thiện độ tin cậy: Mô phỏng dựa trên đầu vào điện áp thực tế giúp dự đoán chính xác hiệu suất và các điểm yếu tiềm tàng của sản phẩm cuối cùng.
• Tối ưu hóa chi phí: Giảm thiểu số lượng mẫu thử vật lý và tránh các lỗi nghiêm trọng sau khi triển khai.
• Tuân thủ các tiêu chuẩn công nghiệp: Quy trình xác thực hoàn chỉnh giúp sản phẩm dễ dàng đạt được các chứng chỉ quốc tế khắt khe như ISO 26262 (an toàn chức năng trong ô tô) và IEC 61800 (hệ thống truyền động điện).

Kết luận

Tích hợp PMSM và PWM không còn là một lựa chọn mà là một yêu cầu tất yếu trong thiết kế động cơ điện hiện đại. Với sự hỗ trợ mạnh mẽ từ Ansys Maxwell, các kỹ sư có thể nắm bắt những hiện tượng vật lý phức tạp bên trong động cơ từ đó tạo ra những hệ thống truyền động mạnh mẽ hơn, bền bỉ hơn và hiệu quả hơn.
